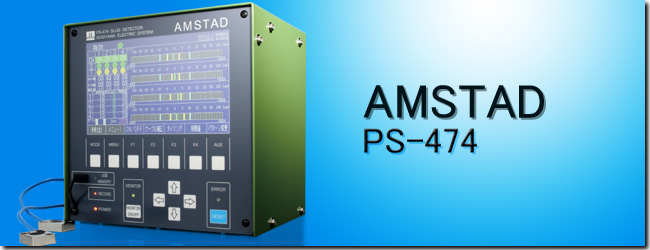

冬季好货分享,日本杉山电机SUGIDEN高精度跳削检测仪AMSTAD(PS-474)



产品概要

AMSTAD(PS-474)高精度跳削检测仪经过长年技术积累,检测精度可以达到0.1μm。液晶屏幕可以显示:条线图、波形曲线图、下死点曲线。
至今为止设定困难的角度检测,可以通过波形观察并根据变位经时变化曲线来进行确认。
不仅有可视功能,还可以保存冲床停止后前8次冲程的波形画面;并且跟机保存运转中的所有数据,随时可以读出所需要的数据。

特长



 ●检测能力达到0.1μm的精密传感器
  • 可以实现解析0.1μm的精密变位检测。连线接好后根据线长自动进行线长校准,在断线时还可发出警报使冲床停止。
 ●可视化液晶屏
根据显屏,各通道的的传感器状态和设定一目了然。可以选择波形显示或曲线图显示。另外 画面可以通过BMP格式直接保存入U盘。
 ●检测角度的简单调节
在冲床在运转中,可以通过观测波形简易设定检测角度。外部角度检测可以通过波形来设定调整。
 ●将数据存入U盘
冲床停止前的8次冲程,波形数据可以通过CSV格式存入U盘。变位数据随时被记录,并可以按时间指定保存范围,以CSV格式存入U盘。
 ●备有各种丰富的设定功能
具有限制数值自动缩小功能或冲床停止检测等便利的检测功能。内装记忆卡可以保存50种模式,并可存储U盘。

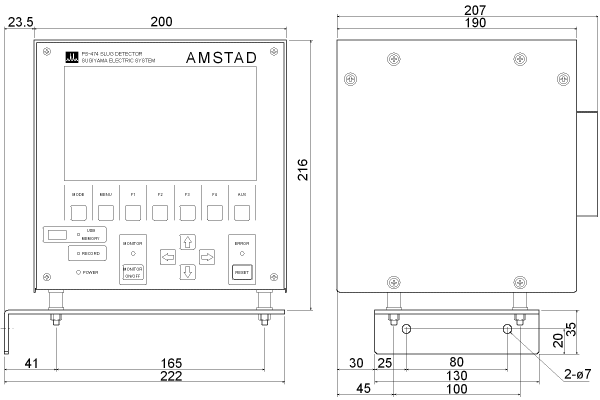

外形尺寸图


PS-474

PS-474

PS-474 外形尺寸图


规格



 检测
 检测CH数  4CH
 检测分解能力  1μm或0.1μm
 限制值最大值  200μm或20.0μm
 传感头的感应距离  0.7~1.5mm
 传感头的使用环境温度  0~55℃
 同步角度种类  内部同步、外部同步
 连接线长  标准3M
 最大旋转速度  4000SPM
 记录・保存
 记录冲程数(参考)  6000万数据
 U盘  USB2.0以下FAT32被格式化的U盘
 外部输出
 继电器输出  250VAC/30VDC 3.0A 上限
 外部输入
 外部角度/操作禁止/
 复位/有效无效
 无电压接点或半导体
 开关连接内部电压(DC12V)形式
 电源・其他
 电源电压  AC100~240V ±10% 50/60Hz
 消费电力  最高:60W以下 运转时:20W以下
 重量  3.0kg
 主机尺寸(WHD)  200×200×190mm(不包括突起部位)
 使用环境温度  0~55℃(使用中不发生突变)
 使用环境湿度  35~85%RH(不能结露)
 使用环境  无腐蚀性气体,尘埃
 附属品  ・使用说明书 1册
 ・传感头 4个
 ・传感器连接线 4条 (蓝,红,白,黄)
 ・标准托架 1个
 ・电源连线 1条(标准:12芯5m)



传感头



多种传感头可对应各种样式的模具

具体显示请点击图像
PS-4013 PS-4014 PS-4018 PS-4020 PS-4024 PS-4025 PS-4026

PS-4027 PS-4028 PS-4029 PS-4031 PS-4032 PS-4033 PS-4034



传感器连接线



传感器连接线现有 蓝,红,白,黄4种颜色。


传感器连接线蓝   传感器连接线红   传感器连接线白   传感器连接线黄
