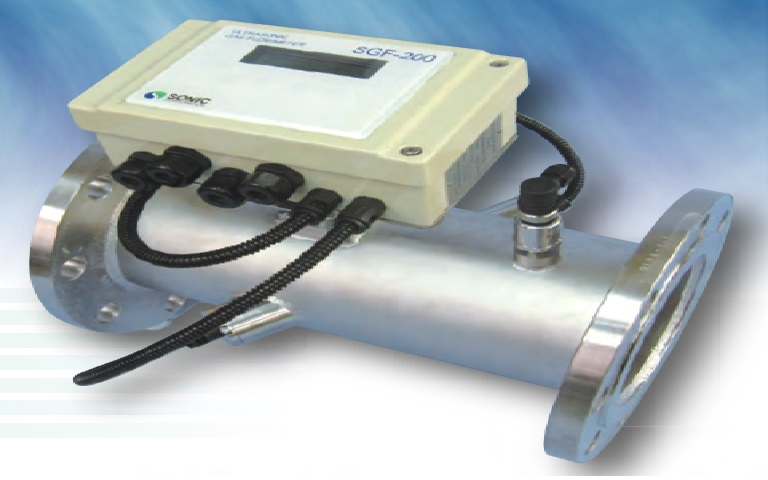

SONIC索尼克超声波气体流量计SGF-200



测定部和运算部是一体的

空气流量管理和控制

在宽广的流量测量范围中高精度

温压校正功能标准设备

也可以安装在垂直管上

瞬时流量和累计流量的输出设备

专用服务:远程操作和维护功能



SGF-200

一般方法

类型SGF -200

测量方式：超声波传播时间逆数差计算方法

不含测定空气、氮、氧气和腐蚀性的气体

测量精度±2% R D(流速1 ~ 30 m / s)

±2cm / s(不超过1米/ s)

流量测量范围流速换算成0 ~ 30m / s

温度测量中内脏的超音波温度计(限于空气)

测量精度;±2℃

构造室外(相当于ip65)

材质adc12

涂饰色白眼线(mancell5 y8 / 1.5)

设置温度范围- 10 ~ 50℃(但是LCD显示0 ~ 50℃)

湿度范围设置高压不

电源ac使用时;ac90 - 250v(50/60hz)

直流使用时;dc24v±10%

耗电量低于7.5 VA

重量约1.6㎏

输出部

模拟输出内容;瞬时流量(正流及逆流)

输出信号;dc4 ~ 20ma

负载电阻600ω-以下

输出时常数;0 ~ 120秒(1秒)

流量减少;0 ~ 10%(1%)

接点输出内容;可选择正流量减脉冲、逆向积分脉冲、上限流量、下限流量、受波异常、范围内任意最多3种

输出信号;开放库塔无电压接点3点

接点定格dc30v,0.25 v

累计用图;0 ~ 10%(1%)

数字输出内容;瞬间流量,积算流量、温度、压力、警报信息

通信方式;rs422(传输速度:38400bps)

输入部

输入温度输入电流;dc - 4 ~ 20 ma(输入电阻200ω-)

换算标准O℃

压力输入电流输入;DC4 ~ 20 MA(输入抵抗200Ω)

换算标准101.325 KPA(abs)

显示功能

显示LCD显示(16字×2行),带背光

显示内容瞬间流量、断面平均流速、累计流量(正、逆、差)、温度、压力(※切换显示)

测定部规格

40㎜,叫径50㎜,65㎜,80㎜,100㎜,125 150㎜㎜,

材质金属部;SGP,SS400(表面镀镍)

传感器部;环氧树脂合金,铝

贴纸部;NBR

使用条件温度范围;~ 60℃

压力范围;0 ~ 1 Mpa未满

设置条件上游侧15d以上，下游侧5d以上(d =管径)

操作显示器(专用服务)※选项

型CV-200型

显示LCD显示(16字×2行)、附带背光

显示内容,瞬间流量断面平均流速,積算流量(正、逆、差分)、温度、压力(※切换显示)

操作功能各种设定参数变更

数字输出输出内容;積算瞬间流量,温度,压力,流量,警报信息

通信方式;RS 422(传输速度:38400利用)

附属品专用通信电缆(最大30米);1书
