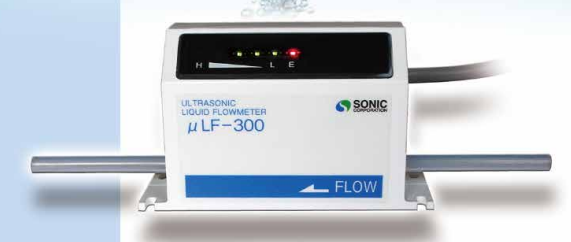

超音液体流量计μLF-300

工業用水、上水、海水、純水、農業用水、油等液体の流量管理に

•既設配管にも取付け容易なクランプオン式

•極めて広い流量測定範囲

•圧力損失ゼロ

•水中型(IP68相当)はご相談ください。



参数:

製品仕様

測定

流体条件

測定流体

水、海水、油、その他超音波の通る液体

濁度

10000ppm以下

温度

-2060

状態

配管内は液体が充満していること
偏流や旋回流がないこと
連続した気泡やゴミの混入がないこと

配管条件

呼び径

50mm6000mm

材質

鋼、ステンレス、鋳鉄、塩ビ、FRP、他

ライニング

タールエボキシ、モルタル、他

必要直管長

上流側10D、下流側5D以上(D:管内径)

変換器

測定方式

超音波伝播時間差演算方式

表示器

LCD(240×128ドット、バックライト付)

表示内容

瞬時流量、瞬時流速、積算流量(正逆)、他

自己診断

上下限警報、受波異常、電源異常、メモリ異常、レンジオーバーを検出

測線数

1測線、または2測線、4測線(オプション)

測定精度

±1%RD(0.8m/s30m/sの範囲)
±0.8cm/s(0m/s
0.8m/sの範囲)

ダンピング

0120(1秒ステップ)

流量レンジ

測定範囲

流速換算で0±30m/s

流量単位

m3Ltonkgより選択

時間単位

hminsecより選択

レンジ数

最大で正流、逆流各2レンジ

レンジ切替

自動、遠隔より選択

電流出力

出力点数

2

出力信号

DC420mA

負荷抵抗

1kΩ以下

接点出力

出力点数

6

出力信号

オープンコレクタ無電圧

接点定格

DC30V0.25A

出力内容

正流、逆流積算パルス、自己診断

積算出力

パルス幅

1200msecで任意設定

積算単位

m3Ltonkgより選択

積算乗数

0.011000で任意選択

デジタル出力

通信方式

RS232CRS422

出力内容

瞬時流量、積算流量他

出力間隔

0.1秒、0.5秒、1秒より選択

転送速度

192000bps

周囲温度

-1060

湿度

90%RH以下

避雷素子

電源、信号の各入出力ラインに内蔵

電源

AC100V115V220V ±10% 50/60Hz

消費電力

15VA以下

構造

防浸形(IP67相当)

材質

アルミ合金鋳物(AC4C)

重量

8.5kg

設置条件

直射日光が当たらないこと
高温の幅射熱を受けないこと
腐食性ガスや爆発性ガスがないこと

検出器

型式

LFT-10

大口径用(300mm以上)

LFT-20

小口径用(300mm未満)

取付方式

VまたはZ

ケーブル

5m(5C-2T相当同軸ケーブル)

材質

SCS13、アクリル

周囲温度

-2080

構造

防浸形(IP67相当)
